En Sevilla, quien trabaja en obra vial o plataformas logísticas sabe que el terreno manda. Las terrazas del Guadalquivir y la llanura aluvial de la margen izquierda —donde se concentra buena parte del desarrollo metropolitano— alternan limos arenosos, arcillas expansivas y rellenos históricos. Lo que más vemos en esta zona es que la capacidad portante cambia en pocos metros, y un valor de CBR que en laboratorio parece aceptable luego no se sostiene si la humedad de compactación no replica la condición real de campo. Por eso el estudio CBR para diseño vial en Sevilla no se limita a una rutina de laboratorio: implica decidir con criterio la energía de compactación y el grado de saturación que mejor representan el comportamiento de la explanada bajo el pavimento. Complementamos la caracterización mecánica con ensayos de granulometría para ajustar la clasificación del suelo y anticipar su sensibilidad al agua.
Un CBR sin control de hinchamiento en la vega sevillana es un dato incompleto: la expansividad de las arcillas aluviales define el diseño del firme tanto como la carga portante.
Enfoque y alcance del trabajo
Consideraciones locales
La instrucción 6.1-IC del Ministerio de Fomento y el PG-3 establecen categorías de explanada que dependen directamente del índice CBR del suelo de coronación. En Sevilla, la combinación de nivel freático superficial y arcillas de alta plasticidad provoca que muchos suelos de la vega no alcancen siquiera la categoría E1 (CBR ≥ 3) sin estabilización previa. Ignorar esta realidad local conduce a sobredimensionar el paquete de firme o, peor, a subestimarlo y enfrentar deformaciones prematuras. Las losas de aproximación a puentes sobre el Guadalquivir y sus afluentes son puntos críticos donde la transición entre terraplén y estribo exige un estudio CBR para diseño vial en Sevilla detallado, con muestreo cada 200 m² y ensayos diferenciados por capa. El mayor error que detectamos en revisiones de proyecto es asumir valores de CBR de bibliografía sin verificar el hinchamiento en inmersión, algo que en los limos yesíferos del este de la ciudad produce desviaciones de hasta un 40 % respecto al valor de puesta en obra.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa técnica vigente
UNE 103502:1995 – Determinación del índice CBR en laboratorio, UNE 103500:1994 – Ensayo de compactación Próctor normal, PG-3 (Pliego de Prescripciones Técnicas Generales para Obras de Carreteras y Puentes) – Artículos 330 y 512 sobre estabilización de suelos y formación de explanadas, Norma 6.1-IC – Secciones de firme (Instrucción de Carreteras)
Servicios técnicos asociados

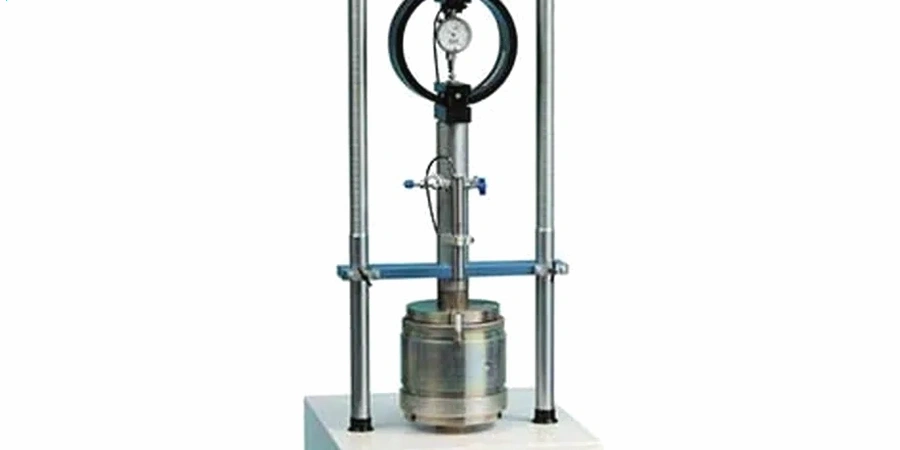

CBR en laboratorio con control de compactación
Ensayo completo según UNE 103502, incluyendo determinación de la densidad seca y humedad óptima de referencia (Próctor normal o modificado). Realizamos el ciclo de inmersión de 96 horas con medida continua del hinchamiento. El informe incluye la curva CBR-densidad para tres energías de compactación y la clasificación HRB del suelo, indispensable para aplicar los catálogos de firme de la norma 6.1-IC en el ámbito de Sevilla y su área metropolitana.
Estudio de estabilización con cal o cemento
Cuando el CBR in situ es inferior a 3 y el suelo presenta plasticidad alta, aplicamos el protocolo de la norma UNE-EN 14227 para evaluar la ganancia de capacidad portante con adición de cal viva o cemento Portland. Definimos el porcentaje óptimo de estabilizante mediante ensayos CBR a 7 y 28 días de curado, verificando también la reducción del hinchamiento. Este servicio es especialmente demandado en suelos de la campiña y la marisma sevillana.
Parámetros típicos
Consultas frecuentes
¿Qué valor de CBR se exige para una explanada E2 en Sevilla?
La norma 6.1-IC exige un CBR mínimo de 5 para la categoría E2. Sin embargo, en los suelos limo-arcillosos de la vega sevillana alcanzar ese valor suele requerir una estabilización con cal o cemento, ya que los valores naturales en condición saturada rara vez superan el 3 %.
¿En qué se diferencia el ensayo CBR de laboratorio del CBR in situ?
El CBR de laboratorio (UNE 103502) se realiza sobre probetas compactadas a densidad y humedad controladas, con un ciclo de inmersión que simula las peores condiciones de saturación. El CBR in situ mide la capacidad portante directamente sobre el terreno compactado. En Sevilla recomendamos partir siempre del ensayo de laboratorio durante la fase de proyecto, y reservar el CBR in situ para el control de calidad de la capa de coronación.
¿Cuánto tiempo tarda en ejecutarse un estudio CBR completo?
Desde la toma de muestras hasta la entrega del informe, el plazo habitual es de 5 a 7 días hábiles. El ciclo de inmersión de 96 horas marca el tiempo mínimo del ensayo; a eso se suman la preparación de probetas y la redacción del informe técnico con las curvas CBR-densidad.
¿Qué rango de precios tiene un ensayo CBR en Sevilla?
El coste de un ensayo CBR de laboratorio con su Próctor de referencia se sitúa entre 90 y 190 euros por muestra, dependiendo de si se requiere Próctor normal, modificado o ambos, y de si se incluye el ensayo de hinchamiento. Para campañas con más de cinco muestras podemos ajustar el presupuesto.
¿Es obligatorio el ensayo de hinchamiento en el CBR?
Sí, en todos los suelos con plasticidad media o alta (IP > 10) que encontramos en Sevilla. La UNE 103502 incluye la medida del hinchamiento durante la inmersión, y el PG-3 lo exige para suelos estabilizados. Omitirlo es un riesgo técnico serio, porque hay arcillas del Guadalquivir que expanden más del 3 % y eso invalida cualquier diseño de firme que no lo contemple.
