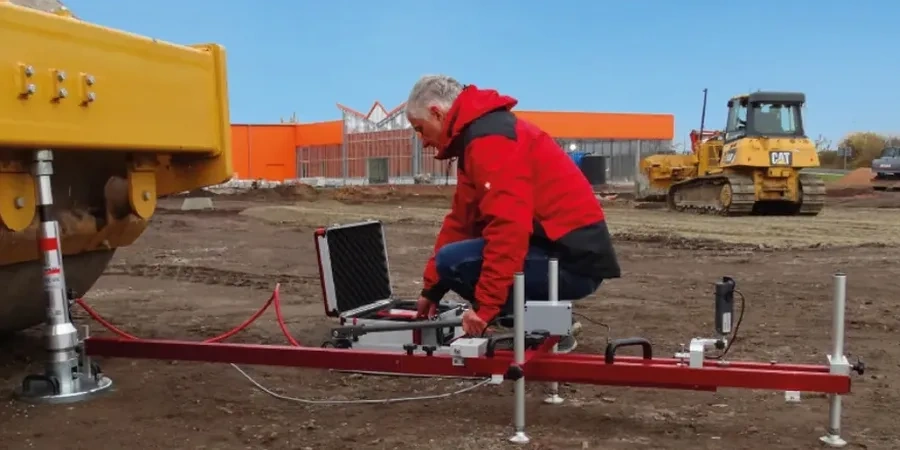

Uno de los errores más costosos que vemos en proyectos de construcción en Sevilla es asumir parámetros de resistencia del suelo basados en tablas genéricas o en ensayos de laboratorio que no reflejan el comportamiento real del terreno in situ. Las margas azules del Mioceno, tan características del subsuelo sevillano, presentan una variabilidad que solo un ensayo CPT puede perfilar con precisión a distintas profundidades, pero cuando se necesita la respuesta directa del terreno a nivel de cimentación, nada sustituye al ensayo de placa de carga. Este procedimiento, regido por la UNE 103808:2006, aplica una presión controlada sobre el suelo mediante una placa rígida y mide los asentamientos producidos, ofreciendo datos directos sobre la capacidad portante y el coeficiente de balasto, esenciales para cualquier proyecto de cimentación en Sevilla. Nuestro laboratorio, acreditado bajo ISO 17025, ejecuta el ensayo PLT con personal técnico de dilatada experiencia en la geotecnia local, asegurando que los resultados reflejen fielmente las condiciones del terreno donde se apoyará tu estructura.
La placa de carga en Sevilla no mide un estrato, sino la interacción real entre la zapata y el terreno bajo condiciones de carga controladas.
Enfoque y alcance del trabajo
Consideraciones locales
En Sevilla, muchas veces vemos que la capa superficial de terreno, aparentemente seca y competente en los meses de estío, esconde un estrato subyacente de arcillas de plasticidad media que cambia radicalmente su comportamiento con las primeras lluvias otoñales. Prescindir de un ensayo de placa de carga en este contexto puede llevar a infradimensionar las zapatas, generando asientos que superan los límites de servicio establecidos en el CTE. El riesgo no es solo la fisuración de tabiquerías; es la pérdida de funcionalidad de la estructura completa. El módulo de balasto obtenido en el ensayo PLT es un dato de entrada crítico para el cálculo matricial de cimentaciones superficiales y losas. Un valor estimado incorrectamente, en lugar de medido in situ, puede desvirtuar todo el modelo estructural, llevando a la necesidad de recalces costosos o al rechazo de la obra por parte de las OCT. La inversión en el ensayo de placa de carga representa una fracción ínfima del costo total de la estructura, pero es la única garantía técnica de que el suelo responde como el proyectista ha supuesto en sus cálculos.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa técnica vigente
UNE 103808:2006. Ensayo de carga vertical de suelos mediante placa dinámica., Eurocódigo 7 (EN 1997-2:2007). Reconocimiento y ensayos del terreno., CTE DB-SE-C. Código Técnico de la Edificación, Seguridad Estructural: Cimientos.
Servicios técnicos asociados
Sondeos Geotécnicos y Ensayos SPT
Ejecución de sondeos a rotación con extracción de testigo continuo y ensayos de penetración estándar para correlacionar la resistencia del subsuelo con los resultados del PLT.
Ensayos de Penetración CPT
Perfiles continuos de resistencia por punta y fuste lateral mediante piezocono, ideales para detectar capas blandas en las marismas y zonas aluviales de Sevilla.
Análisis de Cimentaciones Superficiales
Cálculo de la capacidad portante última y admisible, así como estimación de asientos totales y diferenciales para zapatas aisladas, corridas y losas de cimentación.
Mejora del Terreno con Columnas de Grava
Solución de refuerzo para suelos blandos o rellenos incontrolados, aumentando la capacidad portante y reduciendo los asientos antes de ejecutar la cimentación definitiva.
Parámetros típicos
Consultas frecuentes
¿Qué profundidad de investigación alcanza realmente el ensayo de placa de carga?
El bulbo de presiones bajo la placa alcanza una profundidad de influencia de aproximadamente 1.5 a 2 veces el diámetro de la placa utilizada. Con la placa estándar de 300 mm, estamos evaluando los primeros 60 cm de terreno; con la de 600 mm, llegamos a influir aproximadamente 1.20 m. Por eso, en Sevilla, si detectamos que los estratos competentes son más profundos, combinamos siempre el PLT con sondeos o penetraciones dinámicas para no limitar el diagnóstico a la capa más superficial.
¿Cuánto cuesta realizar un ensayo de placa de carga en la provincia de Sevilla?
El costo de un ensayo de placa de carga en Sevilla se sitúa generalmente entre €470 y €780, incluyendo el desplazamiento del equipo, la movilización del camión de reacción y la emisión del informe geotécnico firmado por el ingeniero responsable. El precio final puede variar según la accesibilidad del punto de ensayo, el número de ciclos de carga y descarga solicitados por la dirección facultativa, y la necesidad de preparación previa de la superficie de ensayo.
¿Qué diferencia hay entre el módulo Ev1, Ev2 y el coeficiente de balasto Ks?
El módulo Ev1 se obtiene del primer ciclo de carga y refleja el comportamiento del suelo en su estado natural, incluyendo la compactación inicial. El módulo Ev2 se calcula en el segundo ciclo y representa la rigidez del suelo ya compactado, siendo el valor utilizado para el dimensionamiento. La relación Ev2/Ev1 no debe superar 2.2 en suelos bien compactados. El coeficiente de balasto (Ks) se deduce directamente de la pendiente de la curva tensión-asentamiento y es el parámetro específico que utiliza el calculista para modelar la interacción suelo-estructura en el software de cálculo.
¿Es posible hacer el ensayo si el nivel freático está muy alto en mi parcela de Sevilla?
Sí, es posible y de hecho es una situación muy frecuente en parcelas cercanas al Guadalquivir o en zonas bajas de la vega sevillana. En estos casos, la preparación del punto de ensayo exige un drenaje previo y la colocación de una capa de zahorra compactada que permita trabajar en seco. El ensayo se ejecuta con la misma precisión, aunque debe tenerse en cuenta que la presencia de agua reduce la capacidad portante del terreno y los módulos de deformación obtenidos serán menores que en condiciones secas. Este dato es vital para el proyectista, pues refleja la condición más desfavorable de servicio.
