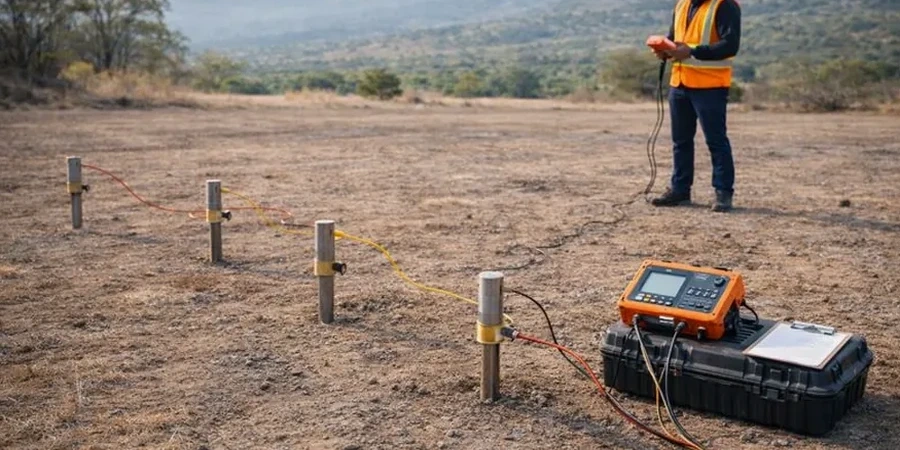

Cuando desplegamos los cables del equipo de resistividad en una parcela de Sevilla, lo primero que ajustamos es la separación entre electrodos. En nuestra experiencia, la configuración Wenner-Schlumberger con AB/2 máximo de 100 metros nos permite alcanzar profundidades de investigación de 25 a 30 metros, más que suficiente para leer la interfaz entre las arenas aluviales y las margas azules del Mioceno que subyacen bajo gran parte del casco urbano y la vega del Guadalquivir. El principio es sencillo: inyectamos corriente continua y medimos la diferencia de potencial. Lo complejo viene al interpretar. Un mismo valor de resistividad aparente puede corresponder a una lente de gravas limpias o a un bolsón de arcilla salina, y ahí es donde la experiencia local marca la diferencia. Para obra que requiera datos puntuales de resistencia, complementamos el perfil continuo con un ensayo de penetración CPT que aporta la lectura mecánica de punta y fuste.
Interpretar la resistividad en la vega de Sevilla exige conocer la salinidad del acuífero: un mismo valor puede significar arcilla expansiva o arena saturada con agua salobre.
Enfoque y alcance del trabajo
Consideraciones locales
Entre la Sevilla histórica y la periferia norte de la Macarena, el contraste de subsuelo es más marcado de lo que parece. En el centro, los rellenos antrópicos sobre las margas del Mioceno generan heterogeneidades laterales que despistan a cualquiera que interprete la resistividad sin conocer el contexto arqueológico. En la zona de Sevilla Este, sobre terrazas fluviales más recientes, las gravas pueden aparecer como resistividades altas engañosamente homogéneas, ocultando lentejones de arena floja. El riesgo técnico real es confundir una anomalía conductora —un bolsón de arcilla expansiva saturada— con una roca sana, porque ambas pueden dar 30 ohm·m si el agua es salina. Una mala interpretación del perfil eléctrico puede llevar a infradimensionar el drenaje de una losa o, peor, a diseñar una cimentación sobre un estrato que luego resulta ser un paleocauce de baja capacidad portante. La redundancia de métodos geofísicos y mecánicos es la única forma de mitigar esa incertidumbre.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa técnica vigente
UNE-EN 1997-2: Eurocódigo 7 - Reconocimiento del terreno, ensayos geofísicos, UNE-EN 1998-5: Eurocódigo 8 - Cimentaciones (parámetros geofísicos para clasificación sísmica del terreno), ASTM D6431: Standard Guide for Using the Direct Current Resistivity Method for Subsurface Investigation (referencia complementaria de buenas prácticas internacionales)
Servicios técnicos asociados
Tomografía Sísmica de Refracción
Perfiles de velocidad de onda P en 2D. Ideal para mapear el contacto entre rellenos aluviales y margas, y obtener el módulo de deformación dinámico para cálculos de asiento bajo losa.
MASW para Clasificación Vs30
Medimos la velocidad de onda de corte media del terreno hasta 30 metros. Dato obligatorio para la clasificación sísmica del sitio según la NCSE-02 y el Eurocódigo 8 en Sevilla.
Calicatas y Sondeos Mecánicos
Ejecutamos calicatas con retroexcavadora y sondeos a rotación para extraer muestras inalteradas. La correlación con la geofísica permite calibrar la resistividad con la litología real.
Ensayos de Permeabilidad en Campo
Realizamos Lefranc en sondeos o slug tests en piezómetros para medir la conductividad hidráulica del aluvial. Crucial para predecir caudales de achique en excavaciones bajo el nivel freático de la vega.
Parámetros típicos
Consultas frecuentes
¿Qué profundidad alcanza un SEV en el suelo típico de Sevilla?
En las margas azules y aluviales de la cuenca del Guadalquivir, con una apertura AB/2 de 120 metros podemos investigar hasta 35 o 40 metros de profundidad. La resolución disminuye con la profundidad, por lo que los primeros 20 metros son los que mejor se definen.
¿Cuánto cuesta hacer un perfil de resistividad eléctrica en una parcela?
Un perfil de tomografía eléctrica con 48 electrodos y una longitud de 235 metros suele oscilar entre €300 y €490, dependiendo del tiempo de despliegue y de si se requieren varias configuraciones de electrodos en el mismo tendido.
¿Se puede hacer el estudio si hay tuberías metálicas enterradas o líneas de alta tensión?
Las tuberías metálicas y las líneas de alta tensión inducen ruido en la medición. En Sevilla, donde las redes de saneamiento y las canalizaciones eléctricas son densas, realizamos una inspección previa del sitio. A veces desplazamos el perfil unos metros o usamos filtros notch de 50 Hz para mitigar el acoplamiento inductivo.
¿Para qué tipo de proyectos es obligatorio el SEV según la normativa española?
El Eurocódigo 7 (UNE-EN 1997-2) no hace obligatorio un método geofísico concreto, pero exige investigar la variabilidad del terreno. En proyectos de túneles, cimentaciones especiales o cuando hay sospecha de paleocauces bajo la traza (muy común en la vega de Sevilla), el SEV se convierte en la herramienta más rentable para cubrir grandes longitudes sin perforar cada 20 metros.
