La aplicación rigurosa del Eurocódigo 7 (EN 1997-1:2004) y la normativa UNE-EN 1997-2 establece que todo proyecto de excavación en Sevilla debe sustentarse en observación, cálculo y control durante la fase constructiva. La cuenca sedimentaria del Guadalquivir, que define el subsuelo sevillano, presenta una intercalación compleja de arenas limosas y arcillas expansivas cuya respuesta tenso-deformacional es difícil de predecir solo con modelos numéricos. Por ello, el monitoreo geotécnico de excavaciones no es un complemento opcional, sino el método de verificación de seguridad exigido por el enfoque observacional del EC7. Cuando se excava bajo el nivel freático, que en barrios como Triana o Los Remedios puede aparecer a menos de 4 metros de profundidad, la instrumentación en sitio permite validar las hipótesis de diseño y ajustar apuntalamientos antes de que aparezcan deformaciones inadmisibles. En obra civil y edificación dentro del casco histórico, donde las medianeras son extremadamente sensibles a los asientos diferenciales, combinamos esta vigilancia con muros de contención instrumentados para preservar la integridad de edificaciones colindantes que, en muchos casos, superan el siglo de antigüedad.
En suelos aluviales del Guadalquivir, la combinación de piezometría e inclinometría reduce la incertidumbre del EC7 y evita paradas de obra no programadas.
Enfoque y alcance del trabajo
Consideraciones locales
Con una cota media de solo 7 m s.n.m. y una población metropolitana que supera los 1.5 millones de habitantes, Sevilla concentra una alta densidad de infraestructuras críticas sobre depósitos aluviales de permeabilidad heterogénea. El riesgo hidrogeológico durante una excavación en Sevilla no deriva únicamente de la profundidad del corte, sino de la posibilidad de inducir sifonamiento en bolsas de arena confinadas que no fueron detectadas en la campaña de reconocimiento inicial. La lectura automatizada de piezómetros y la medición de caudales de achique permiten al equipo técnico identificar incrementos anómalos en el gradiente hidráulico, activando protocolos de refuerzo. Ignorar la monitorización en estas condiciones puede derivar en colapsos súbitos del fondo de excavación, afectando la seguridad de los operarios y la estabilidad de viales adyacentes como la Ronda Histórica o la SE-30.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa técnica vigente
Eurocódigo 7: Proyecto geotécnico (EN 1997-1:2004 y EN 1997-2:2007), UNE-EN 1997-1:2016 – Parte 1: Reglas generales, CTE Documento Básico SE-C (Seguridad Estructural – Cimientos), Guía para la instrumentación geotécnica en obras lineales (CEDEX)
Servicios técnicos asociados
Auscultación de pantallas y muros pantalla
Instalación de inclinómetros fijos e hitos de nivelación de alta precisión para controlar la deformada horizontal y vertical de la contención perimetral en tiempo real. Los datos se contrastan con las cargas registradas en puntales hidráulicos instrumentados con células de carga, verificando que no se superen los coeficientes de seguridad parciales establecidos por el CTE.

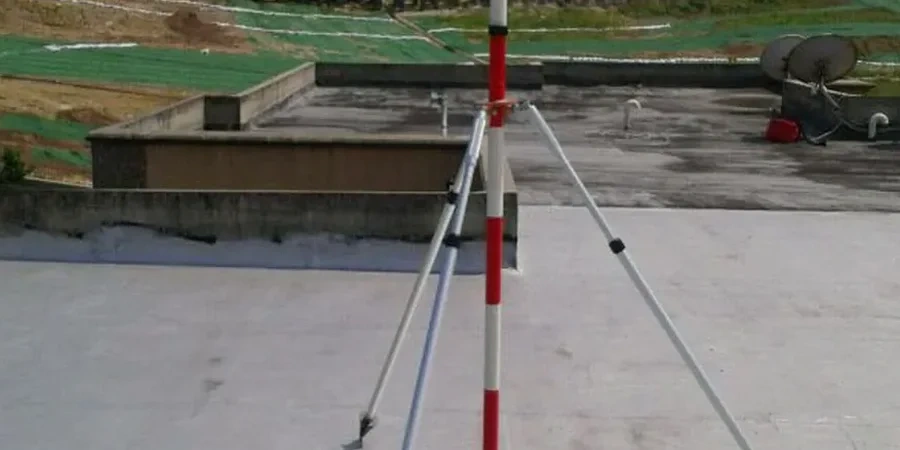

Control piezométrico y de asientos en superficie
Monitorización continua del nivel freático mediante piezómetros abiertos y de hilo vibrante, correlacionando los descensos de presión intersticial con las lecturas de asientos en superficie captadas por nivelación geométrica de bancadas fijas. Esta técnica resulta imprescindible en Sevilla para prevenir daños en edificios históricos situados en el radio de influencia de la excavación.
Parámetros típicos
Consultas frecuentes
¿Qué parámetros mide la instrumentación durante la excavación en Sevilla?
El plan de monitoreo mide desplazamientos horizontales en profundidad con inclinómetros, asientos en superficie y edificios mediante nivelación topográfica, presiones intersticiales con piezómetros, y cargas axiales en puntales con células de carga. En Sevilla también se controlan caudales de achique para detectar arrastres de finos en las arenas del aluvial.
¿Con qué periodicidad se deben tomar las lecturas de los instrumentos?
Durante las fases de excavación activa y bataches bajo nivel freático, la frecuencia de lectura suele ser diaria e incluso dos veces al día si se superan umbrales de prealerta. En fases de espera o tras finalizar la excavación, la periodicidad puede reducirse a semanal, siempre que las lecturas se mantengan estables y dentro de los criterios de aceptación definidos en el proyecto.
¿Cuánto cuesta implementar un sistema de monitoreo geotécnico en Sevilla?
El costo de implementar un plan de monitoreo geotécnico de excavaciones en Sevilla oscila entre €420 y €1,220 mensuales por cada instrumento en función de la complejidad de la instalación, la profundidad de la perforación requerida para el inclinómetro y la necesidad de telemetría para la transmisión remota de datos en tiempo real.
¿Qué sucede si las lecturas de la instrumentación superan los umbrales de alerta?
Cuando un instrumento registra valores que superan los umbrales de aviso definidos en el plan de auscultación, se activa un protocolo de comunicación inmediata a la dirección facultativa. Se intensifica la frecuencia de lectura, se revisa el proceso constructivo y se evalúa la necesidad de reforzar el sistema de contención o modificar la secuencia de excavación para estabilizar las deformaciones.
