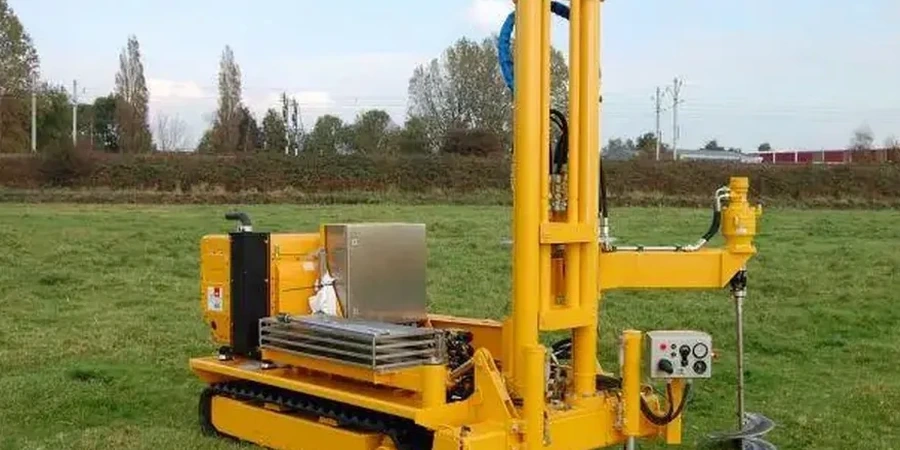

El equipo de penetración estática CPT opera con un tren de varillaje que empuja un cono instrumentado a velocidad constante de 2 cm/s. En Sevilla, el penetrómetro se monta sobre camión o sobre orugas para acceder a solares del casco histórico con calles estrechas, donde la resistencia de punta y la fricción lateral se registran en tiempo real cada 1 o 2 cm. Las arcillas expansivas del valle del Guadalquivir y los limos arenosos de la terraza baja exigen un perfil continuo que detecte cambios sutiles de estratigrafía. El dato llega a la unidad de adquisición y se interpreta con correlaciones de Robertson para clasificar el suelo sin extraer muestras. El ensayo SPT aporta muestras alteradas cuando se requiere índice N, pero el CPT entrega un registro sin interrupciones que ningún otro método iguala en suelos blandos bajo el nivel freático, frecuente a solo 3 o 4 metros de profundidad en la llanura aluvial sevillana.
Un perfil CPT cada 2 cm revela capas de 10 cm que un sondeo manual jamás detectaría en la vega del Guadalquivir.
Enfoque y alcance del trabajo
Consideraciones locales
Un error frecuente en obra nueva sobre la vega sevillana es confiar el diseño de la cimentación a sondeos SPT espaciados cada 25 o 30 metros sin un perfil CPT que rellene los vacíos. Las margas azules presentan un contacto irregular con los aluviones, a veces con bolsadas de arena limosa que pasan desapercibidas entre dos perforaciones. Si el pilote se apoya en una de esas bolsadas en lugar de alcanzar la marga sana, el asiento diferencial aparece a los pocos meses y la estructura sufre fisuración. El CPT elimina esa incertidumbre: la resistencia de punta qc salta de 2-3 MPa en el aluvial a más de 10 MPa al entrar en la marga, y ese contraste queda registrado sin ambigüedad. Ignorar el CPT en Sevilla es asumir un riesgo evitable de recalces y reparaciones que multiplican el coste inicial del estudio.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Normativa técnica vigente
UNE-EN ISO 22476-1:2014 – Investigación y ensayos geotécnicos. Ensayos de campo. Parte 1: Ensayo de penetración con el cono eléctrico y el piezocono., Eurocódigo 7 (EN 1997-2:2007) – Proyecto geotécnico. Parte 2: Reconocimiento del terreno y ensayos., Guía de Cimentaciones en Obras de Carretera (Ministerio de Fomento, 2009) – Criterios para correlaciones CPT en suelos del valle del Guadalquivir.
Servicios técnicos asociados
Perfil CPTu con Piezocono para Cimentación Profunda
Penetración con medición simultánea de qc, fs y presión intersticial u2. Ideal para definir la cota de apoyo de pilotes en las margas azules bajo los limos del Guadalquivir. Incluye gráfico continuo de resistencia de punta y clasificación SBT por capa.
Corridas CPT para Losa y Mejora del Terreno
Perfil cada 1 cm en los primeros 10 metros para diseñar losas de cimentación sobre terreno mejorado con columnas de grava en la vega. Se entrega perfil de qc con estimación de módulo edométrico para cálculo de asientos.
Parámetros típicos
Consultas frecuentes
¿Qué profundidad alcanza normalmente un ensayo CPT en los suelos de Sevilla?
En la vega del Guadalquivir, el penetrómetro suele alcanzar entre 18 y 25 metros de profundidad. El límite lo marca la resistencia de las margas azules del Mioceno: cuando la punta registra valores de qc sostenidos por encima de 25 MPa, se detiene la penetración para no dañar el equipo. En las terrazas arenosas de la margen derecha, la profundidad puede ser mayor si el terreno se mantiene en el rango de 5 a 15 MPa.
¿El CPT sustituye por completo a los sondeos con extracción de muestras?
No los sustituye por completo, pero sí reduce la cantidad de sondeos necesarios. El CPT entrega un perfil continuo y clasifica el suelo indirectamente mediante correlaciones de Robertson. Para obtener parámetros de resistencia al corte o para identificar mineralogía de las arcillas expansivas sevillanas, conviene complementar la campaña con al menos un sondeo que extraiga muestras inalteradas para ensayos de laboratorio.
¿Cuánto cuesta un perfil CPT en Sevilla y qué incluye ese precio?
Un perfil CPT hasta 20 metros de profundidad en el área metropolitana de Sevilla cuesta entre 100 y 140 euros por metro lineal. El precio incluye la movilización del equipo, la penetración con registro continuo de qc y fs, el informe digital con gráficos y la clasificación SBT según Robertson. Si se requiere piezocono CPTu con medición de presión intersticial, el coste se sitúa en la banda alta del rango.
¿Se puede hacer un CPT en una calle estrecha del casco antiguo de Sevilla?
Sí. Para acceder a solares con calles de menos de 3 metros de ancho en barrios como Santa Cruz o Triana, utilizamos penetrómetros montados sobre orugas compactas o sobre minicargadora. Estos equipos tienen un ancho de paso inferior a 1,5 metros y desarrollan la fuerza de empuje necesaria para atravesar los limos y alcanzar las margas. El anclaje se realiza con barrena helicoidal cuando el pavimento no admite estacas.
